محل منبع: | چین |
نام تجاری: | OEM |
گواهی: | ISO/RoHS/CE |
مقدار حداقل تعداد سفارش: | 200 متر |
---|---|
قیمت: | Negotiable |
جزئیات بسته بندی: | طبل چوبی |
زمان تحویل: | 5-15 روز |
شرایط پرداخت: | L / C ، T / T |
قابلیت ارائه: | 50000 متر در هفته |
ولتاژ محاسبه شده: | 600 / 1000V | عایق: | XLPE یا PVC |
---|---|---|---|
نمونه: | 0.2m رایگان | تعداد هسته: | 1،2،3،4،5 |
کاربرد: | داخلی و خارجی | غلاف: | LSOH PO |
رنگ: | سیاه ، نارنجی | ||
برجسته: | 240mm2 Fire Resistant Cable,600V fire proof cable,1000V Fire Resistant Cable |

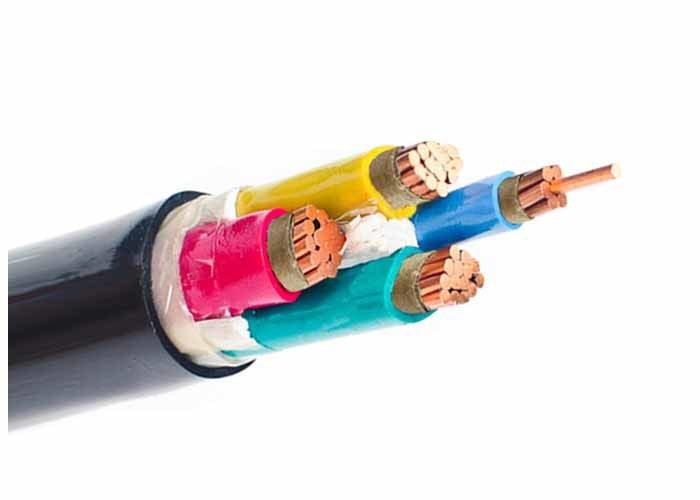

کابل مقاوم در برابر آتش 240mm2 سیستم روشنایی اضطراری 600V / 1000V
ولتاژ دارای امتیاز: 0.6 / 1KV
دامنه از اسمی سطح مقطع: 1 هسته: 1.5 mm2 ~ 300 mm2 چند هسته ای: 0.75 mm2 ~ 35 mm2
کابل های عملکرد آتش ما بطور خاص برای مقاومت در برابر آتش افزوده در برنامه هایی از جمله تحویل نیرو و کنترل کمکی در سیستم های اعلام حریق ، سیستم های هشدار صوتی و سیستم های روشنایی اضطراری از جمله برنامه هایی است که برای دیدار با BS5266 طراحی شده اند.این کابل ها بخشی از الزامات BS8519 برای نصب سیستم های کابل ضد قدرت و کنترل آتش برای ایمنی زندگی و کاربردهای آتش نشانی را تشکیل می دهند.
برنامه های کاربردی
این کابل ها برای تأمین برق برای ساختن خدمات ضروری از جمله دزدگیر آتش نصب شده اند ،
سیستم کنترل آبپاش ، سیستم های روشنایی اضطراری و تخلیه و کنترل دود ،
مانند ساختمانها و آپارتمان های مرتفع ، فرودگاه ها ، مراکز خرید ، سینما و تونل های جاده ای و ریلی
نام محصول | کابل برق دریایی مقاوم در برابر آتش cu xlpe | نامه کد |
رهبر ارکستر | سیم مسی نخی یا قلع دار | - |
عایق | پلی اتیلن متقابل (XLPE) | ج |
پر کننده و نوار | مواد غیر هیگروسکوپی | - |
غلاف داخلی | پلی وینیل کلرید (PVC) | V |
صفحه نمایش یا زره پوش | سیم فولادی گالوانیزه بافته | 9 |
غلاف بیرونی | پلی وینیل کلرید (PVC) | 2 |
عملکرد مقاوم در برابر آتش | مقاوم در برابر آتش | ن |
بازدارنده شعله | تاخیر انداز شعله | س |
دود کم و بدون هالوژن | دود ، هالوژن و سمیت | آ |
ولتاژ محاسبه شده | 0.6 / 1kV | |
دمای کارکرد | -15 ℃ ~ + 90 | |
گواهی | ABS، BV، CCS، DNV، GL، KR، LR، NK، RINA، RS | |
ولتاژ تست | 3.5kV / 5min | |
کاربرد | جعبه کشتی ، ساختمان دریایی ، سیستم روشنایی و کنترل | |
تعداد هسته * بخش | 7 * 1.5 | |
وزن | 418 کیلوگرم بر کیلومتر | |
قطر خارجی | 16.3-18.7mm |
داده های تکنیکی
حداکثر. هادی دما.: معمولی (90درجه سانتیگراد) ، اتصال کوتاه بیش از 5 ثانیه (بالاترین دمای رسانا نباید بیشتر از 25 باشد0درجه سانتیگراد )
حداقل. آذبح تیامپ.: اگر دمای محیط زیر 0 درجه سانتیگراد باشد ، کابل باید گرم شود
حداقلRadius Bending: کابل تک هسته ای 20 (D + D) 5٪
کابل چند هسته ای 15 (d + D) 5٪
مشخصات فنی
هسته های N0.of area سطح مقطع اسمی (mm²) | قطر caculated | وزن محصور شده | |
نام (میلی متر) | حداکثر (میلی متر) | CJV92NSA (کیلوگرم / کیلومتر) | |
2 * 1 | 11.7 | 13.7 | 180 |
2 * 1.5 | 12.1 | 14.2 | 198 |
2 * 2.5 | 13.3 | 15.6 | 245 |
2 * 4 | 14.3 | 16.8 | 295 |
2 * 6 | 15.9 | 18.3 | 374 |
2 * 10 | 18.2 | 20.9 | 521 |
2 * 16 | 20.4 | 23 | 690 |
2 * 25 | 22.6 | 25.4 | 941 |
2 * 35 | 25.4 | 28.6 | 1219 |
2 * 50 | 29 | 32.6 | 1599 |
2 * 70 | 32.4 | 36.5 | 2119 |
2 * 95 | 37.2 | 40.9 | 2859 |
2 * 120 | 42 | 46.2 | 3583 |
2 * 150 | 45.8 | 50.4 | 4289 |
2 * 185 | 50.4 | 55.4 | 5234 |
3 * 1 | 12.2 | 14.3 | 203 |
3 * 1.5 | 12.9 | 15.2 | 232 |
3 * 2.5 | 14 | 16.5 | 286 |
3 * 4 | 15 | 17.6 | 350 |
3 * 6 | 16.8 | 19.3 | 460 |
3 * 10 | 19.2 | 22.1 | 640 |
3 * 16 | 21.9 | 24.6 | 887 |
3 * 25 | 24.3 | 27.3 | 1232 |
3 * 35 | 27.3 | 30.7 | 1609 |
3 * 50 | 30.7 | 34.5 | 2085 |
3 * 70 | 35.3 | 38.8 | 2905 |
3 * 95 | 40.2 | 44.2 | 3876 |
3 * 120 | 44.5 | 49 | 4766 |
3 * 150 | 48.6 | 53.5 | 5737 |
3 * 185 | 53.6 | 59 | 7039 |
اسمسطح مقطع هادی | ضخامت عایق | غلاف | تقریباً | تقریباً | حداکثرمقاومت رسانای هادی (20 درجه سانتیگراد) | ولتاژ تست | رتبه فعلی | |
mm2 | میلی متر | ضخامت | OD | وزن | Ω / کیلومتر | AC | ||
میلی متر | میلی متر | کیلوگرم در کیلومتر | kV / 5min | در هوا (A) | در خاک (A) | |||
4 1.5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
2.5 4 4 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
4 4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
4 × 6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
4 × 10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
16 4 16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
4 × 25 | 0.9 | 1.8 | 27.1 | 1351 | 7 0.27 | 3.5 | 105 | 125 |
4 × 35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
50 4 4 | 1 | 1.9 | 38.4 | 2380 | 38387 | 3.5 | 160 | 185 |
70 4 4 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
4 × 95 | 1.1 | 2.2 | 47.3 | 4330 | 191933 | 3.5 | 245 | 270 |
120 4 4 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
150 4 4 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
4 × 185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
240 4 440 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
4 × 2.5 + 1 1.5 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
4 × 4 + 1 × 2.5 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
4 × 6 + 1 4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
4 × 10 + 1 6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
4 × 16 + 1 10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
4 × 25 + 1 × 16 | 0.7 | 1.8 | 29 | 1556 | 7 0.27 | 105 | 125 | |
4 × 35 + 1 × 16 | 0.9 | 1.9 | 31.4 | 1976 | 0.524 | 125 | 155 | |
4 × 50 + 1 × 25 | 1 | 2.1 | 36 | 2689 | 38387 | 160 | 185 | |
4 × 70 + 1 × 35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 200 | 225 | |
4 × 95 + 1 × 50 | 1.1 | 2.4 | 46.3 | 4903 | 191933 | 245 | 270 | |
4 × 120 + 1 × 70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
4 × 150 + 1 × 70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
4 × 185 + 1 × 95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 375 | 390 | |
4 × 240 + 1 × 120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 440 | 450 |
ویژگی های عملیاتی
1. حداکثر دمای کار طولانی کابل عایق PVC 70 درجه سانتیگراد ، XLPE 90 ° C است.
2- دمای نصب کابل نباید از 0 درجه سانتیگراد کمتر باشد.
3. حداکثر دمای اتصال کوتاه: PVC از 160 درجه سانتیگراد ، XLPE 250 درجه سانتیگراد ، بیش از 5 ثانیه بیشتر نیست.
4- اجازه کابل شعاع خمشی: حداقل 10 بار (D: قطر خارجی کابل)
5- پایداری شیمیایی بی نقص ، مقاوم در برابر اسیدها ، قلیایی ها ، گریسها و حلالهای آلی و ضدعفونی کننده شعله ور.
